结构健康长期监测系统

分享到:

长期监测系统

技术参数

一、系统优势及特点

1、工业标准的硬件设计

2、智能光纤网络与模电的完美结合

3、高效可靠的传输方式

4、严格智能的数据格式及通讯服务协议

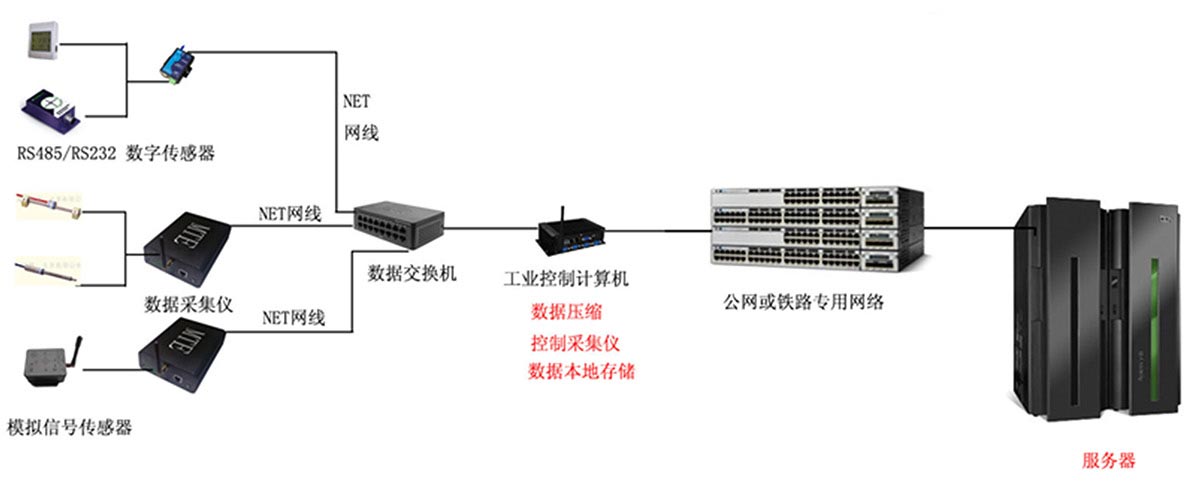

二、传输模式

1、采集仪+工控机+3G模式

2、适用于数据采集相对集中的、隧道等,数据以采集仪方工式采集,集中存储在工控机内 ,

3、在工控制机内时进行数据压缩。以4G DTU向远程服务器进行通讯。

4、高压缩的算法满意足大数据量的要求。 服务器可远程时时控制现场任一台网络采集仪,

5、设备采集仪的采集率、增益、预警值、触发条件等。可设置不同优选级别,超限时根据优选等级发送重要数据,级别低的迟后发送。

6、发送数据同时发送电源电压、温度、仪器状况等参数,可传远程时时监听设备状态。

7、独有的数据无损高压缩技术解决数据传输瓶颈

8、对于桥梁等大型结构健康监控系统,由于振动数据采样系—般要求50~100次每秒,多个传感器同时工作时将产生海量数据 ,现有3G或2G DTU通讯带宽有限制 ,超过其限制时就将产生数据延时发送或根据就无法传输问题。为此我公司开发高效压缩技术解决动态大数据传输问题。无损压缩算法可以把普通文件的数据压缩到原来的1/6~ 1/8。数据传完后进行反压缩,真实还原数据。

9、通过采用本算法,可以将采集的传感器动态数据压缩90%的数据大小,举例∶440K数据压缩后能达到40K-39K,压缩时间在1秒-1.5秒,减少数据体积90%,有效地提高了远程传输效率,是远程实时数据压缩的最佳算法。

四、便捷远程管理与维护技术

高效速通管理模式,由于采用智能网络光纤采集仪可在控制中心直接配制每—个传感器参数。大大提高管理效率解决监控系统小问题出要去现场解决的难题 ,大大提高了系统可靠性和系统维护成本。远程维护可减少维护成本的60%以上。

五、系统与传感器自检功能

采用高度严格的数据格式 ,数据格式中包含传感器状态自检参数与采集仪自检参数。发生故障时自动发送关故障码 ,远程可自动智能判断故障及时解决故障。大大提高系统的智能性。

六、采集数据现场和服务器双保险存储模式

现场ARM工业控制计算机可连续存储12个月以上数据,确保数据安全可靠传送到服务器。远程可以控制现场采集率传通方多等。解决丢失问题。

七、动态曲线网页显示技术

国内现有的监控系统基本都是延时静态显示,预警延时性较大。本系统采用高效压缩算法和光纤传送数据后,数据可在独有的动态曲线网页显示。在网页上可动态时时显示传感器数据曲线和结构健康指标。是真正的实时监控系统。
